La prueba hidrostática es el ensayo estructural más exigente del ciclo de vida de un extintor. La NOM-154-SCFI define presiones, tiempos, criterios de aceptación y marcado obligatorio. Conocer el procedimiento detallado permite distinguir al proveedor que ejecuta el ensayo correctamente del que solo emite una etiqueta sin haber presurizado el cilindro.
En MANEXT, con más de 80 años en CDMX y Estado de México, hemos ejecutado más de 45,000 pruebas hidrostáticas en empresas de Iztapalapa, Coyoacán, Cuauhtémoc, Miguel Hidalgo, Benito Juárez, Naucalpan, Tlalnepantla y Ecatepec. La estandarización del procedimiento bajo NOM-154 y los criterios técnicos de aceptación son la base de cada certificación que emitimos.
En este artículo técnico vas a encontrar: presiones de prueba específicas por tipo de extintor, procedimiento paso a paso desde vaciado hasta secado interno, criterios cuantificables de rechazo (deformación, fugas, corrosión, abolladuras), marcado obligatorio del cilindro y la bitácora documental que respalda el dictamen.
1. Marco NOM-154-SCFI y alcance del ensayo
La NOM-154-SCFI define la prueba hidrostática como ensayo no destructivo que verifica la integridad del recipiente sometido a presión interna controlada. Su alcance cubre cilindros portátiles y rodantes que operan a presión, sin importar el agente extintor que contengan.
1.1 Definiciones clave del estándar
- Presión de operación: presión nominal del cilindro durante uso normal, indicada en la placa de identificación.
- Presión de prueba: presión incrementada para el ensayo, típicamente entre 1.5 y 5 veces la presión de operación según diseño.
- Tiempo de mantenimiento: 30 segundos como mínimo a presión de prueba estable.
- Expansión permanente máxima: 10% del volumen elástico medido durante la prueba.
- Ciclo de prueba: el conjunto preparación + presurización + mantenimiento + despresurización + inspección.
1.2 Equipamiento certificado obligatorio
Bomba hidráulica con manómetro patrón calibrado y certificado vigente, conexiones de alta presión clase III, cámara de retención del cilindro, sistema de medición de expansión (camisa de agua o jaula calibrada), agua desmineralizada y registro de cada prueba con datos del operador certificado.
1.3 Personal certificado
El operador debe ser técnico capacitado bajo NOM-154 con carta de corresponsabilidad firmada por ingeniero responsable del taller. La firma profesional es lo que da validez legal al dictamen. Una prueba sin respaldo profesional no es válida para Protección Civil.
2. Presiones de prueba específicas por tipo de extintor
La presión de prueba se calcula a partir de la presión de operación del cilindro, no del agente. Cada tipo de extintor tiene su rango específico.
| Tipo de extintor | Presión operación | Presión prueba referencia | Factor de prueba |
|---|---|---|---|
| PQS (Polvo Químico Seco) | 175 psi | ~350 psi | 2x |
| Agua a presión | 100 psi | ~300 psi | 3x |
| Espuma AFFF | 100 psi | ~300 psi | 3x |
| Tipo K (acetato de potasio) | 100 psi | ~300 psi | 3x |
| CO₂ (Dióxido de Carbono) | 800–2,000 psi | ~5,000 psi | 2.5–5x |
| Agente limpio (FM-200, Novec) | 360–500 psi | Según fabricante | 2x mínimo |
2.1 Por qué el CO₂ exige presión tan alta
El cilindro CO₂ está diseñado para soportar la presión interna del gas licuado a temperaturas elevadas. A 50 °C, la presión del CO₂ puede superar 1,500 psi. La prueba a ~5,000 psi simula condición de sobreesfuerzo extremo, garantizando margen de seguridad. Esta presión requiere bomba hidráulica industrial y conexión específica.
2.2 Por qué los cilindros de baja presión se prueban al triple
Para extintores de agua, espuma y Tipo K (100 psi de operación), la prueba se hace al triple de la presión nominal (~300 psi). El factor mayor compensa que las paredes son más delgadas y exige verificar resistencia con margen amplio.
2.3 Lectura de la presión
El manómetro patrón debe estar calibrado contra patrón trazable a CENAM (Centro Nacional de Metrología). La lectura se hace a temperatura controlada (típicamente 20–25 °C). Variaciones de temperatura modifican la presión registrada y deben corregirse.

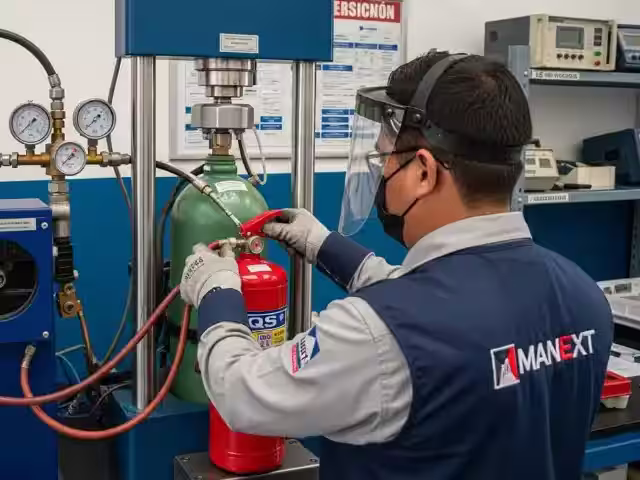

3. Procedimiento paso a paso del ensayo
El procedimiento NOM-154 sigue secuencia rigurosa. Saltarse o reordenar pasos invalida el dictamen.
-
Inspección externa preliminar.
Verificación visual del cilindro: corrosión, abolladuras, daño en cuello, marcado legible, ausencia de modificaciones. Si hay defecto crítico evidente, se rechaza sin presurizar (riesgo de falla durante prueba).
-
Vaciado del agente.
Despresurización controlada y vaciado completo del agente. Se recupera el agente cuando es CO₂ o agente limpio (manejo controlado). Para PQS, AFFF y Tipo K, el agente se gestiona como residuo.
-
Desensamble.
Retiro de válvula, tubo sifón, manguera y manómetro. Se inspeccionan los componentes y se separan para reemplazo si corresponde. El cilindro queda solo, listo para el ensayo.
-
Inspección interna con boroscopio.
Iluminación del interior con boroscopio. Búsqueda de corrosión, picaduras, descamación, residuos adheridos, oxidación severa. Cualquier defecto se documenta fotográficamente. Si la corrosión interna reduce espesor de pared más allá del mínimo de diseño, se rechaza antes de la prueba.
-
Llenado con agua desmineralizada.
El cilindro se llena completamente con agua desmineralizada, eliminando todo el aire (cualquier aire residual hace la prueba peligrosa por compresibilidad). Se conecta a la bomba hidráulica.
-
Presurización gradual.
Incremento de presión a velocidad controlada hasta alcanzar presión de prueba (350 psi PQS, 300 psi agua/espuma/Tipo K, 5,000 psi CO₂, según fabricante para agentes limpios). El incremento gradual permite detectar fallas anticipadas.
-
Mantenimiento por 30 segundos mínimo.
Sostener la presión de prueba durante 30 segundos estables. Si la presión cae durante el mantenimiento, hay fuga. Si se mantiene estable, el cilindro resiste la presión nominal de ensayo.
-
Inspección visual durante presurización.
Búsqueda de fugas en cuerpo, costuras de soldadura, cuello y fondo. Búsqueda de deformación visible. Cualquier fuga es rechazo automático sin importar magnitud.
-
Medición de expansión.
En cilindros que lo permiten (con camisa de agua o jaula calibrada), se mide la expansión volumétrica durante la presurización y la expansión permanente tras despresurizar. La expansión permanente debe ser menor al 10% de la expansión elástica.
-
Despresurización controlada.
Liberación gradual de la presión, drenado del agua, inspección externa final del cilindro buscando deformaciones residuales que no eran visibles bajo presión.
-
Secado interno con aire seco filtrado.
Eliminación total de la humedad mediante aire seco con punto de rocío inferior a –40 °C. La humedad residual contamina el agente nuevo, especialmente PQS y agentes limpios.
-
Marcado, recarga y etiquetado.
Estampado del cilindro con fecha de prueba y entidad que la realizó. Reensamble con componentes nuevos o aprobados. Recarga con agente certificado. Colocación de etiqueta NOM-154 nueva con folio.
4. Criterios de rechazo: cuantitativos y cualitativos
El dictamen "aprobado" o "rechazado" se basa en criterios técnicos numéricos y cualitativos, no en apreciación subjetiva. Estos son los criterios estándar bajo NOM-154 y prácticas equivalentes (DOT, ISO).
4.1 Criterios cuantitativos de rechazo
- Deformación permanente mayor al 10% del volumen de expansión elástica medido durante la prueba.
- Corrosión interna que reduzca el espesor de pared por debajo del 90% del espesor mínimo de diseño.
- Picaduras de corrosión con profundidad mayor a 0.5 mm en cualquier zona del cilindro.
- Abolladuras con profundidad mayor al 10% del diámetro del cilindro o concentradas en soldaduras.
- Cualquier fuga detectada durante presurización, independiente del caudal. No hay nivel de fuga aceptable.
- Caída de presión mayor a 1% durante los 30 segundos de mantenimiento.
4.2 Criterios cualitativos de rechazo
- Fisuras o porosidades visibles en soldaduras, cuello, fondo o cuerpo del cilindro.
- Modificaciones no autorizadas: perforaciones, soldaduras adicionales, parches, cambios de cuello.
- Marcado original ilegible o ausente que impida verificar fabricación y certificación.
- Cilindro fuera de vida útil aunque pase la prueba: PQS > 20 años, CO₂ > 12 años se retiran por norma.
- Daño térmico previo evidente: decoloración por sobrecalentamiento, deformación localizada por fuego.
- Manguera o válvula con corrosión severa aunque el cilindro pase, si las refacciones no se pueden reemplazar de fábrica.
4.3 Qué pasa con un cilindro rechazado
El cilindro se inutiliza físicamente para evitar reuso: corte del cuello, perforación del cuerpo o marcado permanente "DESECHADO". El proveedor emite dictamen técnico de baja que se entrega al cliente como respaldo documental. El cilindro destruido se gestiona como residuo de chatarra metálica. El agente residual (si lo había) se gestiona conforme a normatividad ambiental.
Rechazo previo a la prueba: igual de válido
No todos los rechazos ocurren durante el ensayo. Si la inspección externa o interna detecta daño que represente riesgo durante presurización (corrosión severa, deformación previa, marcado ausente), el técnico puede dictaminar rechazo antes de iniciar. Este "rechazo previo" tiene el mismo efecto legal que el rechazo durante prueba.
4.4 Tasa típica de rechazo por antigüedad
En lotes de extintores con menos de 8 años, la tasa de rechazo suele ser 3–7%. Entre 8 y 15 años, sube a 10–20%. En lotes con 15+ años, 20–40% es común. Esta estadística es útil para presupuestar reemplazos cuando se programa prueba masiva.
5. Secado interno con aire seco — crítico para recarga posterior
Después del ensayo, el interior del cilindro está saturado de humedad. Si se recarga sin secar correctamente, la humedad reacciona con el agente y reduce drásticamente la vida útil de la recarga. Este paso es el que más frecuentemente se omite por proveedores informales.
5.1 Por qué la humedad arruina el agente PQS
El fosfato monoamónico es higroscópico: absorbe humedad y se apelmaza, perdiendo fluidez. Un PQS recargado en cilindro húmedo puede convertirse en bloque sólido en 3–6 meses, dejando el extintor inoperante sin que se note por fuera. En descarga de emergencia, no descarga.
5.2 Por qué la humedad afecta al CO₂
El agua residual en cilindro CO₂ puede congelarse durante la descarga (el CO₂ líquido baja a –78 °C) y obstruir el tubo sifón. Aunque el cilindro pase prueba, una recarga con humedad residual genera fallas operativas inmediatas.
5.3 Procedimiento de secado correcto
-
Drenado completo del agua.
Inversión del cilindro y drenado por gravedad. Esperar hasta que no caigan gotas.
-
Aplicación de aire seco filtrado.
Inyección de aire comprimido con punto de rocío inferior a –40 °C. Aire de compresor estándar (con humedad) no sirve para este paso.
-
Calentamiento controlado en casos críticos.
Para cilindros de agente limpio o agentes higroscópicos, secado con aire seco y temperatura moderada (no excede 60 °C) para garantizar eliminación total de humedad.
-
Verificación de secado.
Inspección interna final con boroscopio. No debe haber gotas, brillo de humedad ni condensación en las paredes.
Cómo identifica el inspector una recarga con humedad residual
En auditorías de Protección Civil, el inspector experimentado pesa el cilindro y compara con el peso teórico (tara + agente nominal). Si el peso excede sin razón, sospecha humedad. También revisa si el manómetro fluctúa por evaporación residual. Estas son señales que descalifican la última recarga aunque la etiqueta diga vigente.
6. Marcado obligatorio del cilindro
Después de toda prueba hidrostática aprobada, el cilindro debe marcarse permanentemente con datos que permitan trazabilidad. Este marcado es independiente de la etiqueta de servicio.
6.1 Datos mínimos del marcado
- Mes y año de la prueba en formato MM/AAAA, estampado con troquel o grabado permanente.
- Identificación de la entidad que realizó la prueba (clave o sigla del proveedor certificado).
- Marcado libre de daño al cilindro: no se permite usar punzón profundo que comprometa el espesor de pared.
- Ubicación estandarizada: cerca del cuello o en zona libre de etiquetas, donde sea visible sin desensamble.
6.2 Diferencia entre marcado del cilindro y etiqueta NOM-154
La etiqueta NOM-154 es adhesiva y registra el servicio (recarga o mantenimiento) con folio único, fecha, técnico y próxima revisión. Es removible por desgaste. El marcado del cilindro es permanente y registra solo las pruebas hidrostáticas — no se pierde con el tiempo. Ambos son obligatorios y complementarios.
6.3 Por qué el marcado es decisivo en auditoría
Protección Civil verifica el marcado del cilindro como prueba de que la prueba hidrostática efectivamente se realizó. Una etiqueta de recarga sin marcado correspondiente en el cilindro es indicio de prueba no ejecutada (el proveedor solo cobró la prueba sin hacerla). El marcado, al ser permanente, no se puede falsificar fácilmente.
7. Bitácora y dictamen técnico para auditoría
Cada prueba hidrostática genera documentos que el proveedor entrega y que el cliente debe archivar mínimo 10 años. Estos documentos son la columna vertebral del expediente ante auditorías.
7.1 Paquete documental por prueba
- Certificado de prueba hidrostática con número de folio, fecha, técnico operador, ingeniero responsable, identificación del cilindro y resultado (aprobado/rechazado).
- Dictamen técnico individual con observaciones específicas: condición externa, hallazgos de inspección interna, expansión medida, presión aplicada, tiempo de mantenimiento.
- Registro fotográfico antes-durante-después cuando el cliente lo requiere para auditoría reforzada.
- Carta de corresponsabilidad firmada por ingeniero responsable, vigente al momento de la prueba.
- Factura CFDI 4.0 con desglose por concepto (prueba, recarga, refacciones) y RFC del cliente.
- Cronograma de próxima prueba con fecha exacta (5 años o 12 años según tipo).
7.2 Bitácora general de la instalación
La empresa debe mantener bitácora consolidada con todos sus extintores: tipo, capacidad, ubicación física (referenciada al plano NOM-002), fecha de fabricación, historial de servicios y de pruebas hidrostáticas. Esta bitácora es lo primero que pide un inspector durante visita. MANEXT entrega plantilla y la mantiene actualizada como parte de la póliza de mantenimiento.
7.3 Resguardo del rechazo
Cuando un cilindro se rechaza, el dictamen de baja es tan importante como un dictamen de aprobación. Demuestra ante auditoría que el equipo fue retirado por razones técnicas documentadas y no por extravío o sustitución sin justificación. Sin dictamen de baja, la ausencia del extintor parece falta de cobertura.
8. Errores técnicos que invalidan la prueba
Estos son los errores técnicos más comunes que detectamos cuando recibimos extintores certificados por terceros y volvemos a inspeccionarlos. Cualquiera de ellos anula el respaldo de la prueba previa.
8.1 No purgar el aire antes de presurizar
Si queda aire en el cilindro durante el ensayo, la prueba es peligrosa (el aire comprime y libera energía explosiva ante falla) y el resultado no es confiable. El llenado debe ser completo, sin burbujas.
8.2 Tiempo de mantenimiento insuficiente
30 segundos es el mínimo; algunas referencias internacionales piden hasta 60 segundos. Mantener solo 5–10 segundos no permite detectar fugas lentas ni deformaciones por fluencia. Es atajo común en talleres con prisa.
8.3 No medir expansión cuando aplica
Cilindros que requieren medición de expansión (camisa de agua o jaula calibrada) deben tener el dato registrado. Omitir esta medición convierte el ensayo en prueba de fugas únicamente, no en prueba hidrostática completa.
8.4 Saltarse inspección interna con boroscopio
Sin inspección interna, no se detectan corrosión severa ni residuos. El cilindro puede pasar la prueba a 350 psi pero fallar durante la presurización con CO₂ a 850 psi de operación real. La inspección interna no es opcional.
8.5 Marcado del cilindro ausente o ilegible
Sin marcado permanente, no hay forma de verificar que la prueba se hizo. Un inspector que detecte etiqueta sin marcado correspondiente lo trata como prueba inexistente.
8.6 Recarga inmediata sin secado
Recargar el agente con cilindro aún húmedo arruina la recarga en pocos meses. El secado completo con aire seco filtrado es paso obligatorio entre ensayo y recarga.
8.7 Manómetro patrón sin calibración vigente
Si la bomba hidráulica usa manómetro sin certificado de calibración vigente, las presiones registradas no son trazables y la prueba no es válida bajo NOM-154. El certificado de calibración debe estar disponible para auditoría.
8.8 Sin carta de corresponsabilidad firmada
El técnico operador puede ejecutar el ensayo, pero la firma profesional del ingeniero responsable es la que da validez legal al dictamen. Sin esa firma, el certificado es papel sin respaldo.
